De Duitse stafkaarten zijn onderverdeeld in :
Luchtmacht kaarten (Fliegerkarte)
Home / Duitse stafkaarten tot 1945 : Landmacht kaarten (Heer)
De Duitse landmacht kaarten zijn er in de schaal:
De Duitse bezetters hebben voor het samenstellen van de kaarten gewoon de topografische kaart en de ANWB kaarten gebruikt.
Opmerkelijk is dat Poolse kaarten van het Warchaupact (Koude Oorlog) deze Duitse oorlogs kaarten als oorsprong heeft!
Home / Duitse stafkaarten tot 1945 : Landmacht kaarten (Heer) / 1:50.000
In 1915 heeft het Duitse leger al de MTK schaal 1:50.000 overgedrukt met Duitse legenda. De serie kaarten heet: “Holland 1:50.000 II”. Deze kaarten waren nog niet opgedeeld in een west en oost deel. Rechts onder staat de tekst: ”GEHEIM”. Op de site staan ook Amerikaanse kaarten van Zuid-Holland uit de periode 1914-1918: bekijk de link.

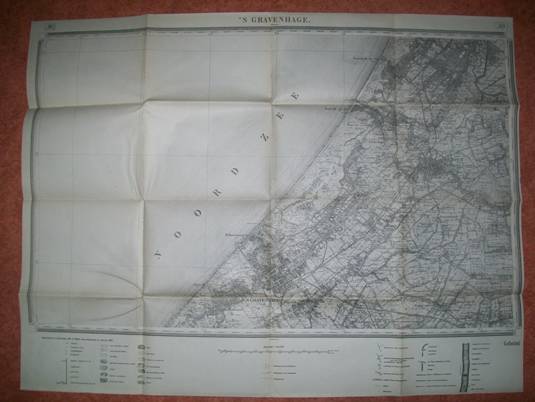

De kaart ’s-Gravenhage 30, uitgegeven door Kartogr. Abt.d.Stellv.Generalstabs d. Armee in 1915, schaal 1:50.000.
De eerste druk van de 1:50.000 kaart met west en oost deel is uit 1939! Ze waren dus goed voorbereid.

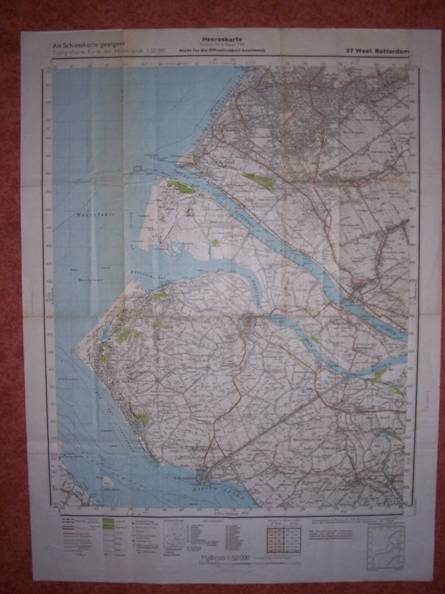

De kaarten schaal 1:50.000 zijn er in Heereskarte, Truppenkarte en Sonderausgabe:

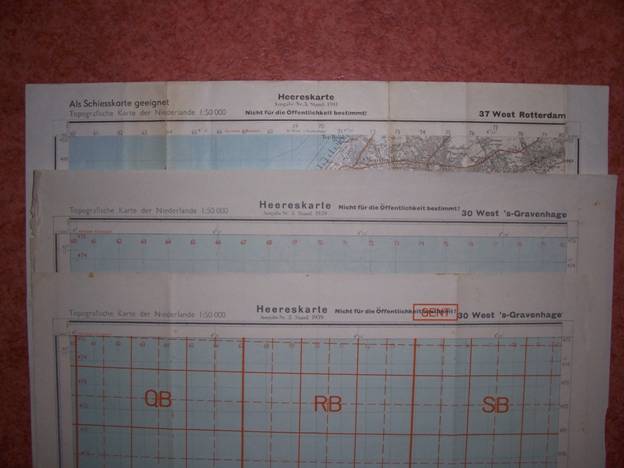

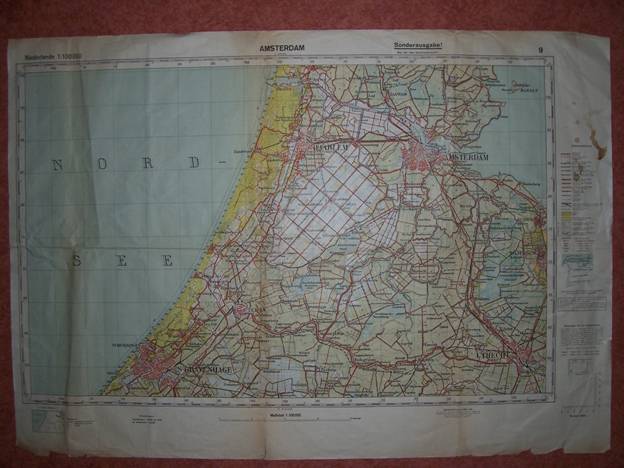

Hieronder drie soorten Heerskarte: De Schiesskarte, de gewone en met rode opdruk
Overige Duitse kaarten schaal 1:50.000 bekijk deze link.
Home / Duitse stafkaarten tot 1945 : Landmacht kaarten (Heer) / 1:100.000
De kaarten1:100.000:
Voor overige 1:100.000 kaarten (o.a. Arnhem!) bekijk deze link (in voorbereiding)
Home / Duitse stafkaarten tot 1945 : Landmacht kaarten (Heer) / 1:200.000

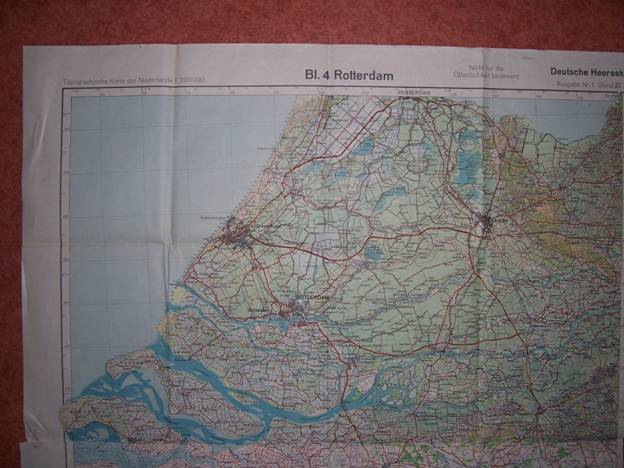

De kaart 1:200.000
Voor meer 1:200.000 kaarten bekijk deze link. (in voorbereiding)
Home / Duitse stafkaarten tot 1945 : Landmacht kaarten (Heer) / 1:300.000
De kaart 1:300.000:
Home / Duitse stafkaarten tot 1945 : Landmacht kaarten (Heer) / 1:500.000

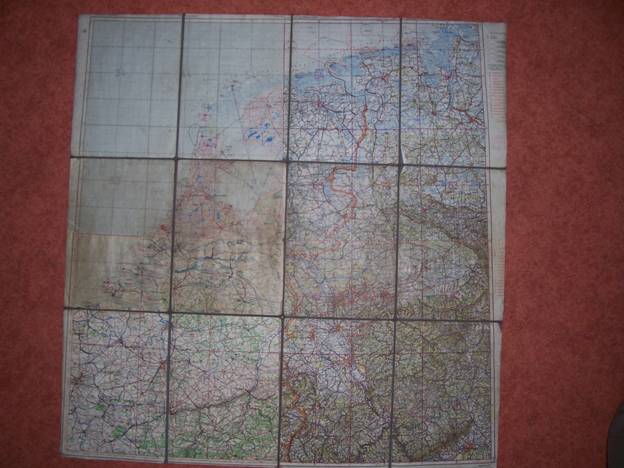

De kaart van Europa uit 1940, uitgegeven door Oberkommandos der Wehrmacht (nur für gebrauch innerhalb der Wehrmacht)
Voor meer kaarten uitgegeven door Oberkommandos der Wehrmacht, bekijk deze link. (in voorbereiding)
Home / Duitse stafkaarten tot 1945 : Luchtmacht kaarten (Fliegerkarte)
De Duitse luchtmacht kaarten zijn er in twee soorten:
1:500.000, combinatie van Duitse Engelse en Franse kaarten.
1:2.000.000 Luft –Navigationkarte in Merkatorprojection.
Home / Duitse stafkaarten tot 1945 : Luchtmacht kaarten / 1:500.000

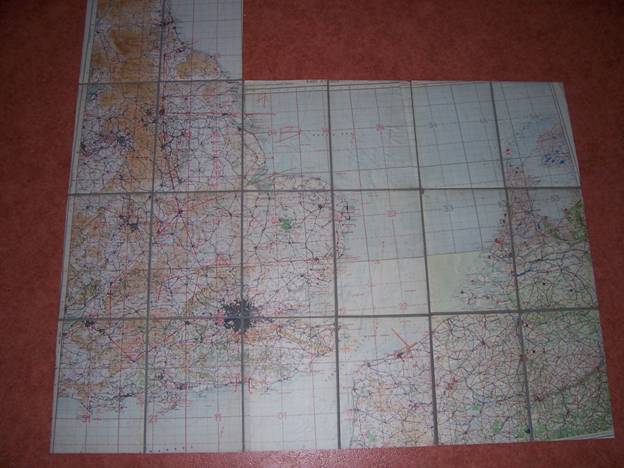

Deze oude fliegerkarte zijn combinaties van Engelse, Franse en Duitsekaarten schaal 1:500.000 die overgedrukt zijn door de Duitsers. De kaarten zijn op blauw/grijs linnen geplakt.

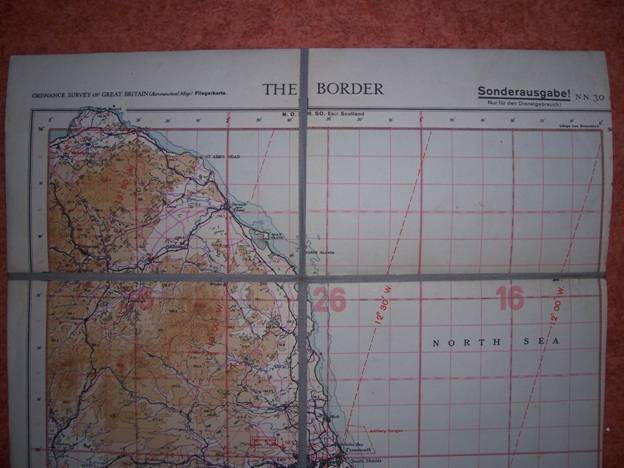

Hier een Duitse Fliegerkarte waarvoor o.a. een Engelse RAF kaart is gebruikt.

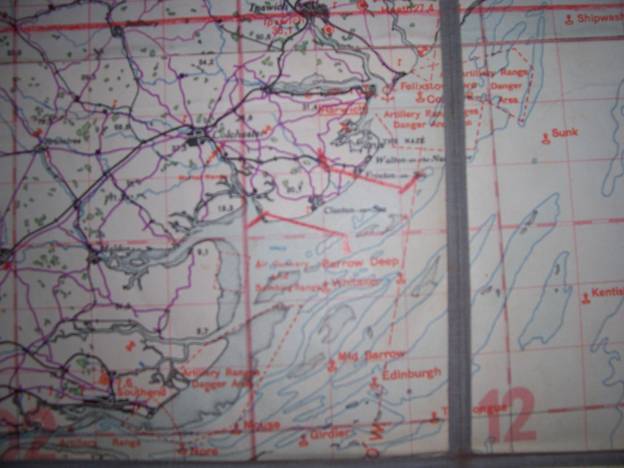

Op deze kaart zijn wel de Engelse kustverdediging aangegeven. Met rood potlood is tevens een aantal strepen gezet waartussen de vliegtuigen ‘veilig’ konden vliegen. Op deze kaart staat de Engelse kustverdediging en dat is vrij uniek!
Duitse Fliegerkarte (van UK orgine) met kustverdediging!
Bekijk de “orginele Egelse RAF kaarten” met deze link: Geallieerde stafkaarten
tot 1945: luchtmachtkaarten
Home / Duitse stafkaarten tot 1945 : Luchtmacht kaarten / 1:2.000.000

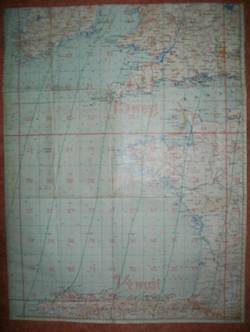

Hier een drie uitvoeringen van de zelfde kaart: Luft – Navigationskarte in Merkatorprojection.

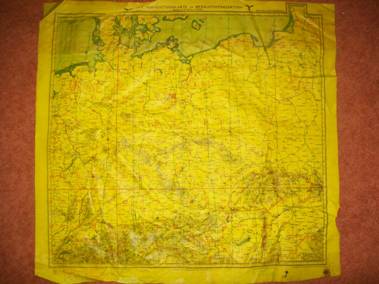

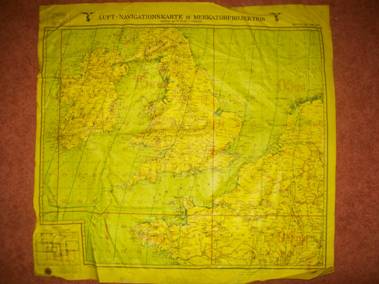

De nachtvlieger maakte gebruik van deze gele kaarten. De kaart is direct op het gele linnen gedrukt. Het lijkt of de linnenstof van een laag rubber is voorzien. Dit noemen ze : Textoplast-stoffenkarte. De hogere kaart nummers, kom je regelmatig tegen, kaarten van West Europa zijn zeldzamer. De kaart is aan beide kanten bedrukt: Blad nr 1 Duitsland en Bald nr 2 Nederland, België, Noordwest Frankrijk Zuid Engeland en Ierland.
Blatt Nr.2 Brit. Inseln Süd Blat Nr.1 Deutschland
Herausgegeben vom Generalstab de Luftwaffe 1941.

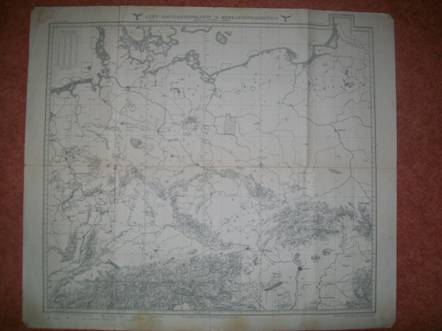

De kaart werd ook op papier uitgegeven, maar dan niet aan beide kanten bedrukt. Hieronder een exemplaar met rode lijnen, waarvan ik aanneem dat deze ook in de cockpit gebruikt werden. De rechterkaart van Duitsland kom je regelmatig tegen, maar heeft verder heel weinig gevens. Als iemand meer informatie over fliegerkarte heeft, hoor ik dit graag! stafkaart@caiway.net
Tweemaal de Fliegerkarte papier, schaal 2.000.000.
De foto’s zijn niet even groot, maar in werkelijkheid hebben beide kaarten de zelfde schaal.
Voor de geïnteresseerde, ik heb nog enkele stukken van
papieren fliegerkarte met rode lijnen te koop. Dit zijn delen van Oost Europa
en Rusland, meer info, mail me stafkaart@caiway.net
Home / Duitse stafkaarten tot 1945 : Kaartentas

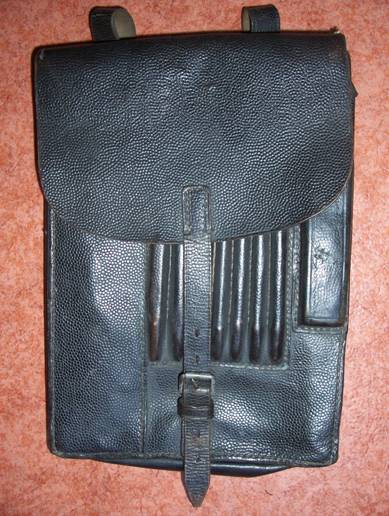

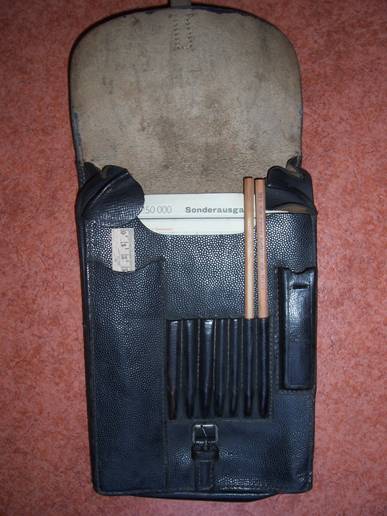

De Duitse kaarttas is er in een bruine en zwarte uitvoering. Zelf heb ik een zwarte die ik nog in het gulden tijdperk heb gekocht in die dump in Antwerpen aan dat pleintje. Het is een ongestempeld exemplaar met waarvan het leertje ontbreekt dat de gummetje in het opbergvakje houd. De lineaal en potloden kwam ik jaren later tegen.
Tot ongeveer 1943 gebruikte de Duitse Wehrmacht zwarte leren kaarttassen. Al het leer dat gebruikt werd in de uitrusting was zwart geverfd. Na 1943 werd er alleen nog maar bruin leer verwerkt voor uitrustingstukken. (bron: Rene van Beek)
Propaganda ansichtkaart waar de kaarttas goed te zien is, uitgegeven door het propaganda tijdschrift: “die Wehrmacht”. Aufn,: PK. Schröter – Scherl.
Home / Duitse stafkaarten tot 1945 : Boeken
Er zijn mij weinig Duitse stafkaart boeken of instructies bekend.
Over een tijdje zal ik een erg bijzonder boek op de site beschrijven. Dit is het boek: “Erläuterungen zu den Befestigungskarten Niederlande 1:50.000”. Dit boek is gemaakt in opdracht van Oberkommando Heeres Gen. St. D H-Fremde Heere West. Dit was de spionagedienst van het Duitse leger dat een set kaarten en een beschrijving heeft uitgegeven. Op de kaarten en in dit boek stonden heel erg veel Nederlandse stellingen met bewapening beschreven. Er zijn 36 Befestigungskarten uitgegeven. Deze worden in dit boek per kaart beschreven. Vervolgens staat er een hele opsoming met welk geschut op welke coordiaat staat !!!! In totaal totaal was Nederland 1:50.000 in 62 kaarten verdeeld. Niet elke kaartdeel is dus als Befestigungskarten uitgegeven. Dit boek is versie 15 maart 1940. Het verving de versie van 15 november 1939. Dus er is ook een versie van 1939...........
Meer details over dit bijzondere boek, waar volgens mij nog niet veel van gepubliceerd is, binnen kort op deze site!
